N843-D
N844L-D

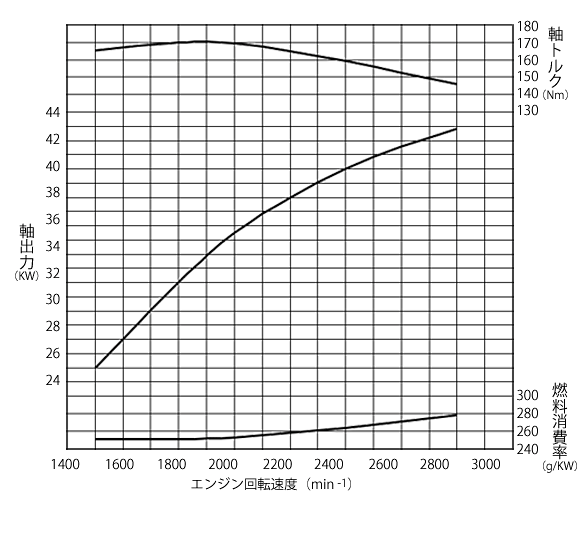

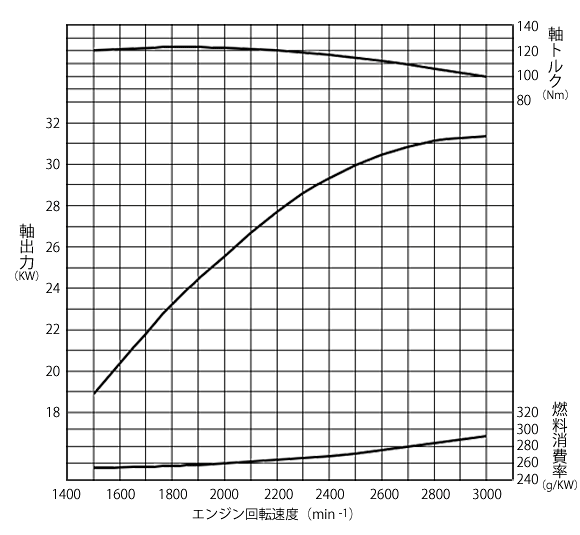

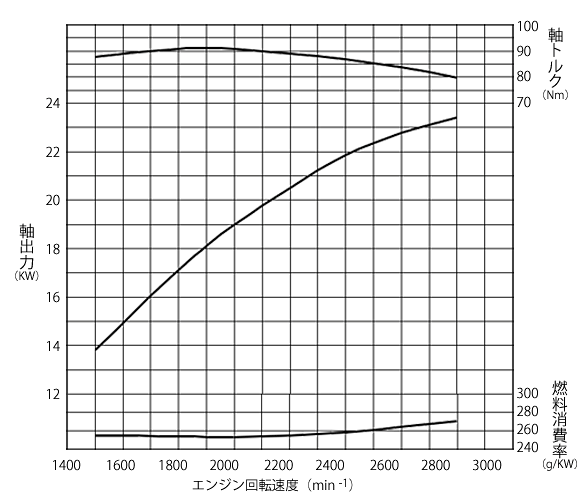

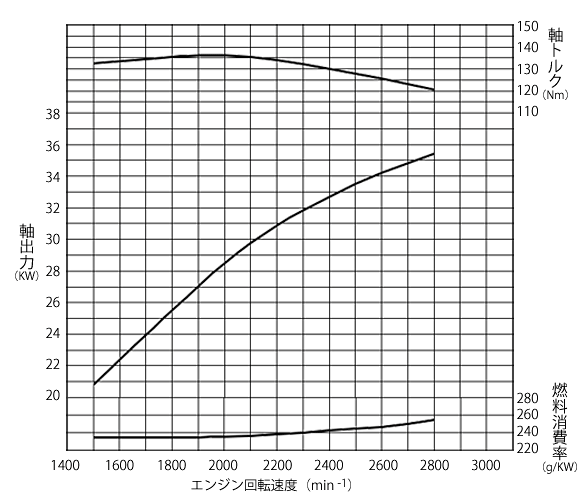

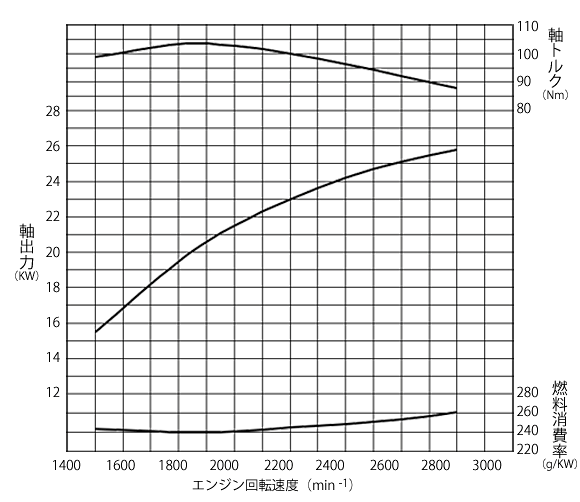

性能曲線
Nシリーズの性能曲線

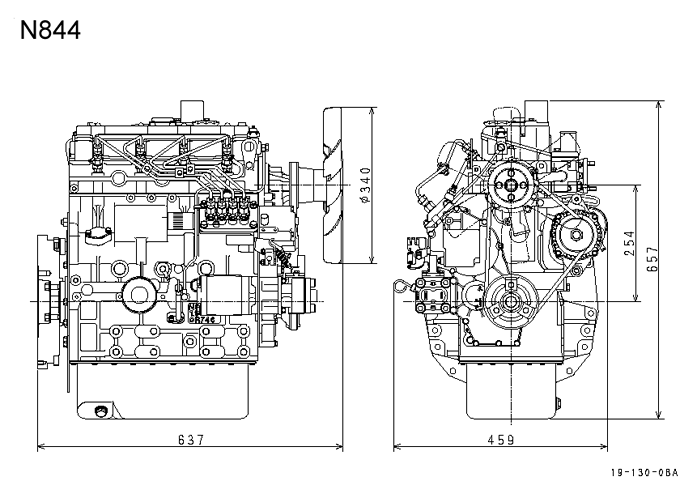

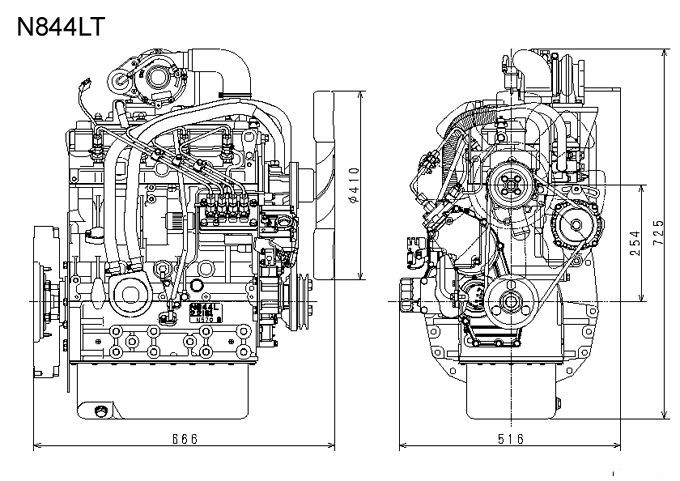

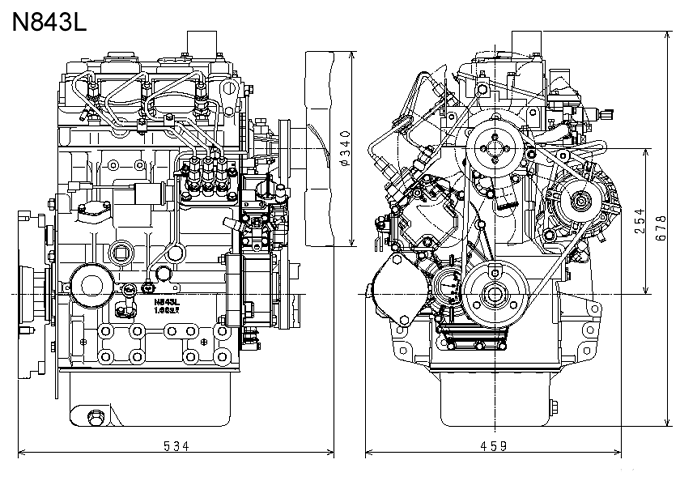

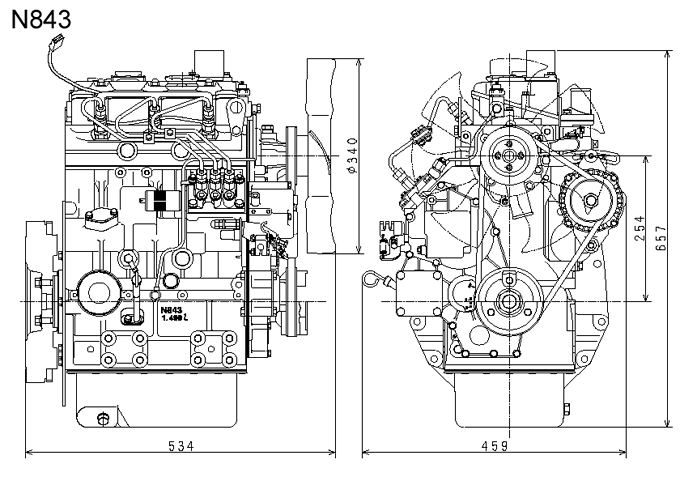

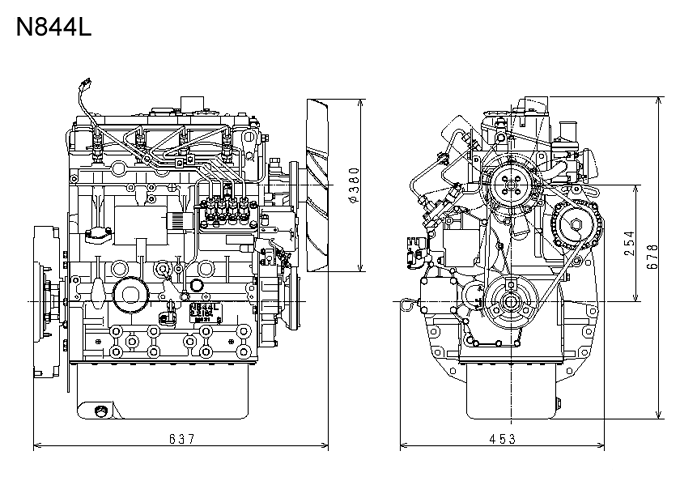

寸法図
Nシリーズの寸法図
仕様表［N843-D, N843L-D］ ［N844-D, N844L-D, N844LT-D］
| 機関名称 | N843-D | N843L-D | |
|---|---|---|---|
| 機関型式 | 立形直列水冷4サイクルディーゼル | ||
| シリンダ数 | 3 | ||
| シリンダ内径×行程 | 84×90 | 84×100 | |
| 総行程容積（cc） | 1496 | 1662 | |
| 燃焼型式 | 渦流室式 | ||
| 圧縮比 | 22.5 | ||
| 定格出力値 kW（PS） （JIS D0006） |
1500-1 | 13.3 (18.1) | 14.8 (20.1) |
| 1800-1 | 15.8 (21.5) | 17.6 (23.9) | |
| 2200-1 | 20.0 (27.2) | 22.2 (30.2) | |
| 2600-1 | 22.3 (30.3) | 24.9 (33.9) | |
| 2800-1 | 23.0 (31.3) | 25.8 (35.1) | |
| 3000-1 | 23.4 (31.8) | 26.2 (35.6) | |
| 3600-1 | - | - | |
| 定格出力値 kW（PS） （JIS B8014） |
1500-1 | 12.1 (16.5) | 13.5 (18.4) |
| 1800-1 | 14.4 (19.6) | 16.0 (21.8) | |
| 3000-1 | 20.2 (27.5) | 22.6 (30.7) | |
| 3600-1 | 21.1 (28.7) | - | |
| 乾燥重量（kg） | 150 | 160 | |
| 機関寸法（LxWxH / mm） | 534x459x657 | 534x459x678 | |
| 回転方向 | 左（フライホイール側から見て） | ||
| 冷却方式 | ラジエータ式 | ||
| 冷却液容量 | 2.7（機関のみ） | 2.8（機関のみ） | |
| 潤滑方式 | 油圧ポンプによる強制潤滑 | ||
| 使用潤滑油 | API分類CF級以上 | ||
| 潤滑油容量（L） | 6.0 | ||
| 始動方式（グロープラグ付） | 電気始動式（12V-2.0kW） | ||
| 充電発電機（V-A） | 12-40 | ||
| 使用燃料 | JIS2号軽油 | ||
| 調速機型式 | 遠心重錘式 | ||
| 噴射ポンプ型式 | ポッシュ列式 | ||
| バッテリ（推奨 / V-Ah） | 12-70以上 | ||
| 機関名称 | N844-D | N844L-D | N844LT-D | |
|---|---|---|---|---|
| 機関型式 | 立形直列水冷4サイクルディーゼル | |||
| シリンダ数 | 4 | |||
| シリンダ内径×行程 | 84×90 | 84×100 | ||
| 総行程容積（cc） | 1995 | 2216 | ||
| 燃焼型式 | 渦流室式 | |||
| 圧縮比 | 22.5 | |||
| 定格出力値 kW（PS） （JIS D0006） |
1500-1 | 17.7 (24.1) | 20.3 (27.6) | 25.6 (34.7) |
| 1800-1 | 21.1 (28.7) | 23.8 (32.4) | 31.1 (42.2) | |
| 2200-1 | 26.7 (36.3) | 30.1 (40.9) | 37.7 (51.3) | |
| 2600-1 | 29.7 (40.4) | 34.5 (46.9) | 41.5 (56.4) | |
| 2800-1 | 30.7 (41.7) | 35.4 (48.1) | 42.8 (58.2) | |
| 3000-1 | 31.2 (42.4) | 35.7 (48.5) | 43.2 (58.7) | |
| 3600-1 | - | - | - | |
| 定格出力値 kW（PS） （JIS B8014） |
1500-1 | 16.1 (21.9) | 18.5 (25.2) | 23.2 (31.6) |
| 1800-1 | 19.2 (26.1) | 21.7 (29.5) | 28.2 (38.4) | |
| 3000-1 | 26.9 (36.6) | 27.1 (36.8) | - | |
| 3600-1 | 28.1 (38.2) | - | - | |
| 乾燥重量（kg） | 183 | 195 | 203 | |
| 機関寸法（LxWxH / mm） | 637x459x657 | 637x453x678 | 666x516x725 | |
| 回転方向 | 左（フライホイール側から見て） | |||
| 冷却方式 | ラジエータ式 | |||
| 冷却液容量 | 3.4（機関のみ） | 3.6（機関のみ） | ||
| 潤滑方式 | 油圧ポンプによる強制潤滑 | |||
| 使用潤滑油 | API分類CF級以上 | |||
| 潤滑油容量（L） | 8.2 | 10.6 | ||
| 始動方式（グロープラグ付） | 電気始動式（12V-2.0kW） | |||
| 充電発電機（V-A） | 12-40 | |||
| 使用燃料 | JIS2号軽油 | |||
| 調速機型式 | 遠心重錘式 | |||
| 噴射ポンプ型式 | ポッシュ列式 | |||
| バッテリ（推奨 / V-Ah） | 12-70以上 | 12-100以上 | ||
